產品概述
執行標準：
-
GB/T 15945-1995
-
GB/T 14549-1993
-
GB/T 15543-1995
-
GB 12325-1990
-

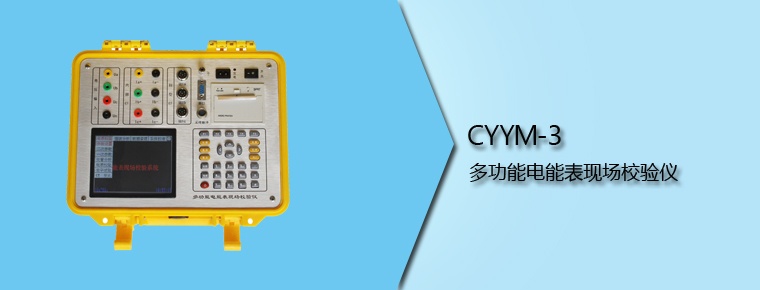

CYYM-3多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷、諧波分析為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。
-
該儀器采用大屏幕進口彩色液晶作為顯示器，全彩圖文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據，柱狀圖諧波顯示界面，方便直觀。全觸摸鍵盤操作方式，簡便易學。 儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可存儲100組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
產品特點
-
儀器是集低壓校表和檢測電網中發生波形畸變、電能質量問題為一體的高精度測試儀器。
-
不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。
-
精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。
-
可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式。
-
電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。
-
可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。
-
可采用光電、手動、脈沖等方式進行電能表校驗。
-
可測量2-32次電壓、電流的諧波含量，進行諧波及失真度分析。
-
可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
-
具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。
-
采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
-
體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
產品參數
-
輸入特性
-
電壓測量范圍：0~400V，50V、100V、200V、400V四檔。
-
電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（Q）、25A（Q）、100A（Q）、500A（Q）四個檔位。
-
相角測量范圍：0~359.9°。
-
頻率測量范圍：45~55Hz。
-
準確度
-
計量校驗部分：
-
電壓、頻率：±0.05%（±0.1%）
-
電流、功率：±0.05%（±0.1%）（鉗形互感器±0.5%）
-
電能：±0.05%（±0.1%）（鉗形互感器±0.5%）
-
相位：±0.1°
-
電能質量
-
基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
-
基波電壓和電流之間相位差的測量誤差：≤0.5°
-
諧波電壓含有率測量誤差：≤0.1％
-
諧波電流含有率測量誤差：≤0.2％
-
工作溫度
-
工作溫度：－10℃~ +40℃
-
絕緣
-
電壓、電流輸入端對機殼的絕緣電阻≥100M?。
-
工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
-
標準電能脈沖常數
標準電能脈沖常數：內置互感器常數（FL）=10000 r/kW?h ，鉗型互感器常數（FL）：
-
重量
-
重量：3kg
-
-
體積
-
體積：32cm×24cm×12cm
